PVC絕緣料造粒機(jī)_PVC阻燃料造粒機(jī)_PVC電纜粒造粒設(shè)備
PVC絕緣料造粒機(jī)和PVC阻燃料造粒機(jī)主要有以下區(qū)別：
功能用途
- PVC絕緣料造粒機(jī)：主要用于生產(chǎn)具有良好電絕緣性能的PVC顆粒。這種顆粒制成的材料用于電線電纜的絕緣層，PVC絕緣料造粒機(jī)_PVC阻燃料造粒機(jī)_PVC電纜粒造粒設(shè)備能夠阻止電流泄漏，保障用電安全。例如在普通的家用電線中，絕緣層就是由PVC絕緣料制成，其絕緣性能要符合相應(yīng)的電氣標(biāo)準(zhǔn)。
- PVC阻燃料造粒機(jī)：側(cè)重于制造具備阻燃特性的PVC顆粒。這些顆粒制成的產(chǎn)品在遇到火源時(shí)，能夠延緩或阻止火焰的蔓延，用于對(duì)防火要求較高的電線電纜或其他塑料制品，如在一些公共場(chǎng)所或有防火要求的建筑中使用的電纜。
配方差異
- PVC絕緣料：除了PVC樹脂外，會(huì)注重添加提高電絕緣性的成分。PVC絕緣料造粒機(jī)_PVC阻燃料造粒機(jī)_PVC電纜粒造粒設(shè)備如高質(zhì)量的增塑劑，它可以在保證絕緣性能的同時(shí)使材料柔軟易加工；還會(huì)添加抗氧劑來(lái)防止材料老化影響絕緣性，對(duì)其他助劑的電性能也有一定要求。
- PVC阻燃料：配方中一定會(huì)有阻燃劑，像氫氧化鋁、氫氧化鎂等。這些阻燃劑在燃燒時(shí)會(huì)釋放出水蒸氣等物質(zhì)，起到隔絕氧氣、降低溫度的作用，從而達(dá)到阻燃目的。并且，為了配合阻燃劑發(fā)揮作用，其他助劑的選擇也會(huì)考慮其是否會(huì)對(duì)阻燃效果產(chǎn)生不利影響。
設(shè)備要求差異
- 溫度控制方面：
- PVC絕緣料造粒機(jī)：溫度控制主要是為了保證材料的塑化良好，使各種助劑均勻分散，一般溫度控制范圍相對(duì)較窄。例如雙螺桿擠出機(jī)的各段溫度可能在140 - 180℃之間，以確保PVC樹脂和助劑充分混合且不影響絕緣性能。
- PVC阻燃料造粒機(jī)：由于阻燃劑等成分的存在，PVC絕緣料造粒機(jī)_PVC阻燃料造粒機(jī)_PVC電纜粒造粒設(shè)備在加工過(guò)程中對(duì)溫度的要求可能會(huì)有所不同。有些阻燃劑在過(guò)高溫度下可能會(huì)分解，影響阻燃效果，所以溫度控制更嚴(yán)格，范圍可能在130 - 170℃左右。
- 螺桿設(shè)計(jì)方面：
- PVC絕緣料造粒機(jī)：螺桿的設(shè)計(jì)更注重混合和塑化的均勻性，使各種助劑尤其是影響絕緣性能的成分能很好地與PVC樹脂結(jié)合。
- PVC阻燃料造粒機(jī)：螺桿設(shè)計(jì)可能需要考慮避免對(duì)阻燃劑結(jié)構(gòu)的破壞，同時(shí)也要保證阻燃劑在PVC樹脂中均勻分布，防止出現(xiàn)局部阻燃效果不佳的情況。
PVC造粒機(jī)是一種將PVC樹脂與各種助劑混合后，通過(guò)加熱、擠出、切割等工藝制成PVC顆粒的設(shè)備 。PVC電纜料造粒機(jī)是專門用于生產(chǎn)PVC電纜料顆粒的設(shè)備，是PVC造粒機(jī)的一種細(xì)分類型 。以下是其相關(guān)介紹：
設(shè)備組成

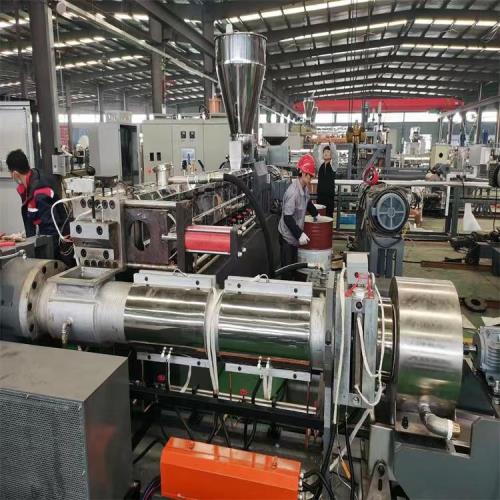

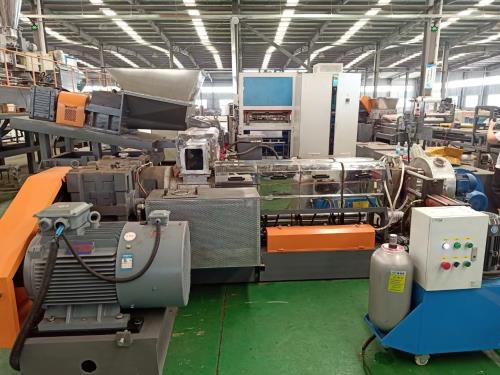

- 雙階式造粒機(jī)組：階為高速同向雙螺桿擠出機(jī)，如GLS型，具有高速、強(qiáng)混煉的特點(diǎn)；第二階為單螺桿擠出機(jī)，如GLD系列，其低速、低溫、弱剪切特性可避免物料過(guò)度剪切 。
- 其他輔助設(shè)備：包括高混機(jī)、螺旋上料機(jī)、雙螺桿計(jì)量喂料機(jī)、一體式液壓板式自動(dòng)換網(wǎng)器、風(fēng)冷模面熱切造粒輔機(jī)、旋風(fēng)分離器、風(fēng)冷振動(dòng)篩、風(fēng)吹料倉(cāng)等 。
工作原理
- 混合與塑化：將PVC樹脂、穩(wěn)定劑、增塑劑、PVC絕緣料造粒機(jī)_PVC阻燃料造粒機(jī)_PVC電纜粒造粒設(shè)備填充劑等按一定比例加入高混機(jī)中，通過(guò)攪拌、加熱使物料混合均勻，并初步塑化 。
- 擠出成型：混合后的物料進(jìn)入雙螺桿擠出機(jī)，在螺桿的旋轉(zhuǎn)作用下，物料被進(jìn)一步塑化、混合，并向前輸送。然后，物料進(jìn)入單螺桿擠出機(jī)，進(jìn)行低溫?cái)D出，形成穩(wěn)定的擠出物 。
- 造粒：擠出物通過(guò)模頭擠出后，進(jìn)入風(fēng)冷模面熱切造粒輔機(jī)，熱切刀將擠出物切割成顆粒狀 。

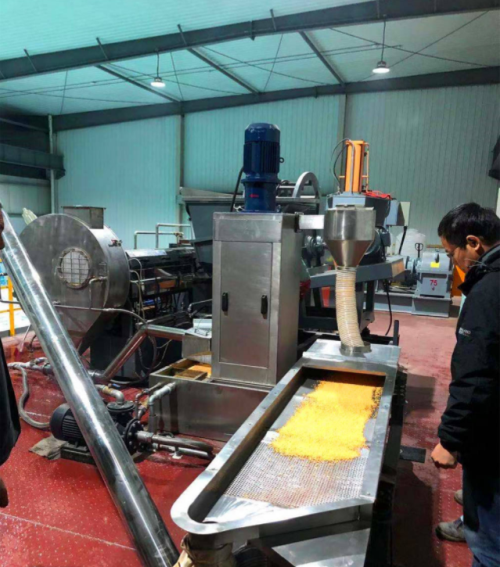

- 冷卻與篩選：切下的顆粒經(jīng)過(guò)風(fēng)冷旋風(fēng)分離器和風(fēng)冷振動(dòng)篩進(jìn)行冷卻和篩選，去除不合格的顆粒，得到成品顆粒 。
生產(chǎn)工藝
- 原料準(zhǔn)備：穩(wěn)定劑、填充劑、著色劑分別過(guò)篩，加入增塑劑浸透后研磨。增塑劑混合均勻后預(yù)熱 。
- 高混機(jī)操作：投入PVC樹脂，加入增塑劑攪拌，PVC絕緣料造粒機(jī)_PVC阻燃料造粒機(jī)_PVC電纜粒造粒設(shè)備再加入穩(wěn)定劑等，升溫后卸到冷卻混合機(jī)降溫 。
- 造粒機(jī)參數(shù)設(shè)定：上階雙螺桿溫度設(shè)定在140-160度之間，下階單螺桿溫度設(shè)定在125-145度之間 。
- 生產(chǎn)過(guò)程：將高混機(jī)物料投入螺旋上料機(jī)，經(jīng)雙螺桿擠出機(jī)混合塑化后落入單螺桿擠出機(jī)擠出造粒，最后經(jīng)過(guò)冷卻、篩選得到成品 。
http://jdjix.com/contents/254/160.html
低煙無(wú)鹵電纜料造粒機(jī)_低煙無(wú)鹵電纜料造粒機(jī)http://jdjix.com/contents/255/161.html
內(nèi)外屏蔽電纜料設(shè)備_內(nèi)外屏蔽電纜料設(shè)備http://jdjix.com/contents/254/163.html
PE內(nèi)外屏蔽造粒機(jī)_PE導(dǎo)電母粒造粒機(jī)http://jdjix.com/contents/255/164.html
PE導(dǎo)電母粒造粒機(jī)_導(dǎo)電母粒造粒機(jī)http://jdjix.com/contents/256/165.html
低煙無(wú)鹵電纜料擠出機(jī)_特種電纜料造粒機(jī) http://jdjix.com/contents/254/166.html
PVC電纜料設(shè)備_JDL_絕緣護(hù)套料造粒機(jī)http://jdjix.com/contents/255/167.html
